什么是PCB基板？

PCB基板是指按照電路設計圖生產、包裝好的可用于生產線上直接使用的電路板空板。PCB基板是PCBA板生產的基礎材料，SMT生產線開動時，第一步就是將PCB基板從倉庫取出，然后看板的生產日期是否需要進行烘烤步驟。

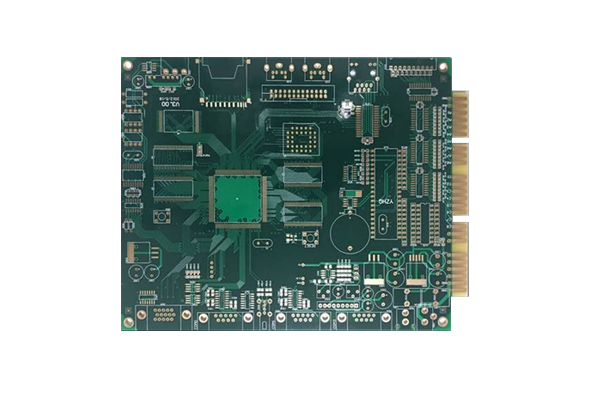

空的PCB板

PCB基板的保質期是多久？存儲規范有哪些？

通常生產好的PCB基板會直接進行密封保存，并且會標注好生產日期。一般來說，密封的PCB基板有效使用期限是自生產日兩個月以?xún)?nèi)，在這個時間段內的密封PCB板，可以直接上生產線使用。拆封未用完的板，必須在5天內使用（否者也需要進行烘烤）。未拆封保存為2-4個月的板，應對其用120±5°C的溫度烘烤1小時；保存4-10個月的，烘烤2小時；保存10-16個月的，烘烤4小時才能使用。

PCB基板為什么上線前要進行烘烤？

在密封狀態生產日期兩個月以?xún)?nèi)的PCB基板，可以保證板本身的質量穩定。而生產日期超過兩個月以上的PCB板，以及拆封后未使用完成的PCB板，可能會因板體本身吸收了空氣中的水分，而在SMT產線上加工時容易出現PCB爆板的問題（如加工后的板流經回流焊工序時，因溫度變化過大，水分揮發使得板變形或者爆開）。但并不是所有類型的PCB板，都需要進行烘烤，如OSP工藝板和沉金工藝板，封裝保質期為6個月，且OSP板一般不會進行烘烤。烘烤的其他原因，還可能是為了讓板內膠體固化、結合的更好，讓絲印后的油墨固化等等。

喊上錫膏后的PCB板

PCB基板烘烤位置是固定的嗎？

一般來說倉庫發出PCB基板料后，會根據生產日期及板的存儲情況選擇烘烤工序。但也有PCB板壓合、絲印文字后，為了讓板的穩定性更好，讓油墨固化的更快而進行烘烤，此時的烘烤溫度和時間是可以進行調整的。所以，大多數情況下PCB基板烘烤位置是固定，少數情況下按需調整。

SMT其他物料也需要烘烤流程嗎？

IC也是密封保存的，并且在密封包裝內有顏色指示卡，當指示卡變色顯示受潮后，以及拆封后的IC放置時間過長，都需要進行烘烤。
